Georreferenciamento: guia Prático para Redes de Telecom

A construção de uma rede de telecomunicações é como desenhar uma cidade invisível, cheia de fios, conexões e caminhos que cruzam postes, caixas e ruas. Só que, ao contrário das linhas de um mapa desenhado a lápis, essas linhas precisam se encaixar na realidade, no chão, nos bairros, nos trajetos urbanos e rurais. E é aí que o georreferenciamento entra: ele conecta cada elemento da rede ao planeta, traduzindo coordenadas em posições reais.

Parece simples. Mas, quando o assunto é telecom, errar um metro pode significar perder clientes, gastar muito mais na manutenção, ou até arriscar a segurança da rede. Por isso, cada caixa, poste e trecho de fibra precisa ser transformado de uma ideia no papel para um ponto exato no mundo real.

“Uma rede bem mapeada entrega menos dor de cabeça para a equipe e mais confiabilidade para o cliente.”

Neste guia, você vai conhecer o passo a passo de como transformar mapas dispersos, planilhas, desenhos e arquivos antigos em uma fonte de dados posicionada, visual, integrada, e pronta para análise, consulta e planejamento. Tudo isso usando conceitos de georreferenciamento aplicados ao contexto das redes de telecomunicações.

Aqui, também veremos como plataformas modernas, como a Geosite Telecom, já fazem dessa tecnologia parte da rotina dos técnicos, gestores e também dos clientes que esperam resoluções rápidas.

Por que georreferenciar redes de telecomunicações

Quem atua no setor de telecomunicações conhece bem o desafio de localizar elementos na rede. Infelizmente, postes fora do lugar, ruas não identificadas em pedidos de viabilidade e rotas traçadas no lado errado da avenida são problemas comuns. Como resultado, essas falhas elevam os custos operacionais, geram retrabalho constante e prejudicam a qualidade do serviço entregue.

Para solucionar esse caos, o georreferenciamento transforma dados dispersos em um mosaico coordenado, posicionando cada ativo exatamente onde ele deve estar. Dessa forma, sua gestão ganha benefícios imediatos:

• Visualização estratégica: exibe toda a rede em mapas digitais intuitivos.

• Inteligência de mercado: facilita a identificação de gargalos e novas janelas de expansão.

• Eficiência operacional: reduz erros de campo, tempos de atendimento e deslocamentos inúteis.

• Centralização de dados: integra múltiplas fontes de informação em um único hub de gestão.

• Segurança jurídica e técnica: minimiza riscos de sobreposição, conflitos com órgãos públicos e perdas de histórico.

Segundo apresenta a importância do GIS no setor de telecomunicações, implantar sistemas de informações geográficas reduz a dependência de documentos físicos, diminui falhas humanas e acelera o tempo de projetos. O aumento da taxa de ocupação, a precisão e o melhor uso dos recursos são imediatamente perceptíveis.

Conceitos básicos do georreferenciamento em telecom

Embora o termo pareça complexo, o conceito é direto: o georreferenciamento associa cada elemento da rede — como postes, caixas, CTOs e clientes — a coordenadas geográficas exatas. Dessa maneira, você retira a informação do “ponto morto” no papel e a transforma em um ativo inteligente. Portanto, sua equipe passa a visualizar, rastrear e analisar cada componente por meio de inteligência espacial avançada.

O que é uma coordenada geográfica

Você define qualquer localização através de dois números fundamentais: latitude e longitude ou, conforme o sistema cartográfico, por coordenadas UTM (Universal Transverse Mercator). Dessa forma, cada poste, caixa de derivação ou cliente recebe um “endereço espacial” exclusivo e imutável.

Mas qual é a vantagem real dessa precisão? Ao adotar esse modelo, você ganha o poder de medir a distância exata entre o cliente e a caixa mais próxima, planejar rotas otimizadas e identificar áreas sem cobertura com total clareza. Consequentemente, sua tomada de decisão deixa de ser baseada em suposições e passa a ser guiada por dados visuais e exatos.

Sistemas de referência e projeção

Para que pontos no mapa correspondam exatamente ao mundo real, é preciso usar sistemas de referência, como o SIRGAS 2000 (comum no Brasil). Dessa forma, esse padrão garante que todos os profissionais, sistemas, órgãos públicos e empresas “falem a mesma língua” quando se trata de localização.

Como isso se conecta ao planejamento de rede

Muitas operadoras ainda lidam com o legado de redes desenhadas em mapas de papel, que foram escaneadas exaustivamente e transferidas para planilhas estáticas. No entanto, após anos de uso, esse histórico raramente condiz com a realidade geográfica atual.

Nesse cenário, o georreferenciamento atua como o corretor definitivo: ele alinha as informações antigas ao sistema de coordenadas atual com precisão milimétrica. Consequentemente, sua equipe executa novas expansões, manutenções e conexões de forma segura, eliminando de vez as surpresas desagradáveis no campo.

Do papel ao digital: digitalizando mapas antigos

Muitas operadoras ou provedores menores ainda possuem parte de suas redes documentadas em plantas antigas, desenhos feitos à mão, ou arquivos digitalizados sem escala. Sendo assim, para integrar essa informação à base atual, é preciso convertê-la para um sistema georreferenciado.

Esse processo passa por algumas fases obrigatórias, mas não tão complicadas quanto parecem. Aliás, pode ser até positivo rever os caminhos da rede, de vez em quando alguma surpresa aparece.

Etapas para digitalizar mapas antigos

1. Coleta dos mapas físicos: reúna todas as plantas, croquis e documentos antigos
2. Escaneamento: transforme tudo em arquivos de imagem (JPG, PNG, TIFF)
3. Importação para um software de geoprocessamento: QGIS e outras ferramentas gratuitas são ótimas para essa etapa
4. Georreferenciamento das plantas: posicione a imagem no espaço, usando pontos de controle visíveis (como cruzamentos, esquinas, topografia, grandes imóveis)
5. Digitalização dos elementos: converta linhas (fibras, cabos, rotas), pontos (postes, caixas), áreas (zonas de cobertura) em vetores georreferenciados
6. Correção e conferência em campo: sempre que possível, envie uma equipe para validar locais críticos e ajustar os dados

A escolha dos pontos de controle é o segredo. Eles funcionam como “pinos” que fixam a imagem ao solo real, permitindo que o resto das linhas se ajuste proporcionalmente.

“Sem bons pontos de controle, o mapa até pode ficar bonito, mas nunca será confiável.”

Como usar pontos de controle em mapas digitais

Pontos de controle são referências de localização que existem tanto no mapa antigo quanto no mundo real (e aparecem em mapas digitais, como Google Maps, cartas da prefeitura, etc.). São eles que garantem que a transformação do papel para o digital respeite distâncias, ângulos e posições.

Esses pontos podem ser:

• Cruzes de ruas conhecidas
• Edifícios marcantes (hospitais, terminais rodoviários, igrejas)
• Curvas e encontros de avenidas
• Cantos exatos de quadras
• Elementos topográficos marcantes (pontes, rios, rotatórias)

Quanto mais visíveis e fáceis de identificar, melhor. É sempre interessante usar pelo menos quatro pontos bem espalhados.

“Errar um único ponto de controle pode deslocar todo o mapa, como uma folha mal presa no quadro.”

Como definir os pontos em softwares como QGIS

No QGIS, por exemplo, basta abrir o módulo de georreferenciamento, carregar a imagem do mapa antigo, e então ir clicando nos pontos que você reconhece na imagem e no mapa de fundo atual. Com eles definidos, o software ajusta a imagem, em tempo real. O mágico é ver um mapa antigo ganhar vida sobre um satélite moderno.

Caso queira detalhes no passo a passo, recomendo explorar temas sobre projetos de georreferenciamento em telecom.

Transformações de imagem e ajuste de precisão

Uma vez definidos os pontos de controle, o mapa antigo pode sofrer pequenas distorções para se encaixar ao sistema atual. Isso é feito por métodos chamados de transformação, polinomial, affine, helmert, entre outros.

• Affine: conserva linhas retas, mas pode ajustar proporção, escala e inclinação
• Polinomial: permite correções mais complexas, mas pode distorcer mais nas bordas
• Helmert: ajusta apenas rotação, escala e deslocamento, ideal para mapas já quase corretos

A escolha depende do estado do mapa original e da quantidade de pontos de controle.

Avaliando o erro

Após o ajuste, é obrigatório calcular o erro residual de cada ponto, basicamente, quanto o ponto ficou “fora” de onde deveria. No QGIS, isso é visualizado em metros, e geralmente, um erro residual abaixo de 2 metros é suficiente para mapas urbanos comuns. Algumas empresas procuram chegar em 1 metro ou até menos, se a aplicação exigir.

Caso o erro de transformação seja muito alto, o melhor é revisar os pontos de controle e talvez incluir ou excluir alguns deles.

Vale a pena destacar que, de repente, certos detalhes podem ser mais importantes que outros. Um poste em um cruzamento movimentado, por exemplo, merece mais atenção do que um em um beco pouco usado.

“Pequenos acertos na etapa inicial trazem enormes benefícios mais tarde.”

Passando do mapa para o inventário digital da rede

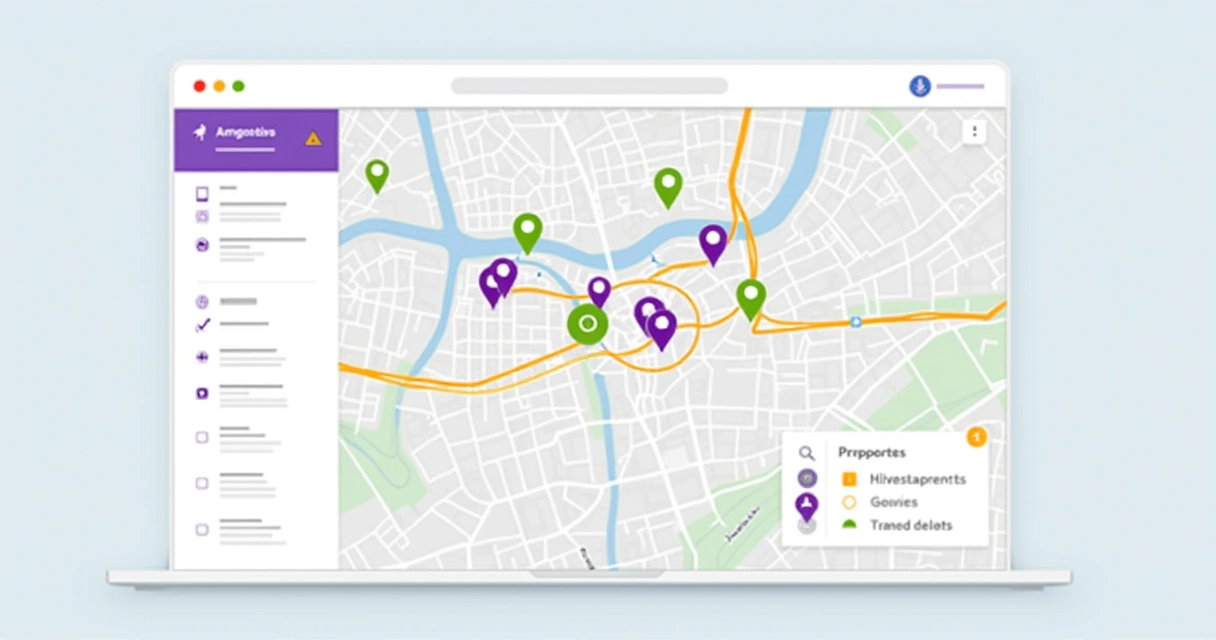

Com o mapa alinhado ao sistema real, a próxima etapa é converter cada elemento, poste, caixa, trecho de fibra, em dados digitais georreferenciados. No QGIS, eles viram camadas vetoriais: pontos, linhas e áreas que podem ser editadas, consultadas e cruzadas com qualquer outro tipo de informação.

O ideal é criar uma camada para cada tipo de elemento, por exemplo:

• Uma camada (arquivo shapefile ou geojson) para postes
• Outra para caixas de distribuição
• Outra para rotas de cabos
• Outra para CTOs, armários, splitters
• E até uma para clientes ou prédios atendidos

Essas camadas permitem cruzar dados rápidos, como: quantos postes há num bairro? Qual o raio de cobertura de uma determinada caixa? Onde estão as rotas mais congestionadas?

Uma vez feitas as camadas, elas podem ser importadas para sistemas como o Geosite Telecom, onde são combinadas em tempo real com dashboards, relatórios e ferramentas de análise para facilitar o trabalho de quem realmente precisa encontrar e consertar os problemas.

Esse inventário digitalizado elimina a necessidade de plantas impressas e planilhas desconexas, e torna informações estratégicas acessíveis para toda a equipe, em campo ou na central.

Se quiser ver exemplos de como esse inventário pode ser evoluído para projetos FTTH completos, consulte o artigo sobre projeto FTTH: mapeamento e planejamento.

Integrando dados com sistemas como o Geosite Telecom

A etapa seguinte para quem já possui seus dados georreferenciados é subir essas informações para um sistema que permita consulta, edição e integração em tempo real. A plataforma Geosite Telecom, por exemplo, conecta a rotina do campo com a visão do gestor, reunindo todas as informações espaciais da rede num único ambiente.

• Os técnicos conseguem consultar localização de caixas e postes direto no app mobile
• É possível registrar tarefas, apontar problemas e documentar soluções já associando fotos, coordenadas e anotações
• O sistema sincroniza informações assim que houver conexão à internet, integrando campo e escritório
• Dashboards mostram mapas, indicadores e relatórios sem perder a referência espacial

Além disso, toda a base pode ser integrada com ERPs, CRMs e outros sistemas via APIs, evitando retrabalho ou perda de dados ao migrar informações entre setores.

“Quem tem o controle do mapa, acelera a tomada de decisão.”

Exemplos práticos: melhoria do inventário e atendimento ao cliente

Na prática, redes que passam pelo processo de georreferenciar suas plantas apresentam alguns resultados notáveis. Vamos analisar algumas situações reais e simples:

1. Consulta de viabilidade muito mais rápida

Quando o cadastro da rede é espacial, a equipe comercial pode, pelo próprio sistema, verificar se existe cobertura até o endereço consultado. Basta digitar o endereço ou clicar no mapa, o sistema já indica a distância, qual caixa ou ramal está mais próximo e mostra o trajeto exato. O resultado: menos deslocamentos só para “olhar o local” e mais acerto nas propostas.

2. Direção rápida para manutenção em campo

Pediu atendimento? O técnico abre o aplicativo e vê o endereço mapeado com precisão, inclusive com foto do poste ou caixa se disponível. Evita perder tempo procurando a instalação, chega direto ao ponto certo e documenta o serviço já com localização, foto, anotações, tudo sincronizado. Tempo de atendimento menor, cliente satisfeito e registro instantâneo.

3. Expansão planejada e menos improviso

No momento de expandir a rede, bastam alguns cliques para saber onde há maior concentração de clientes sem atendimento, quais caixas estão saturadas e quais rotas permitem novas conexões sem sobrecarga. Não se perde mais dinheiro instalando cabos onde não há demanda, nem deixa bairros desatendidos por falta de informação.

Esse tipo de análise só é possível porque o dado espacial está conectado: inventário, cobertura, evolução e histórico andam juntos, não separados em arquivos diferentes.

“Rede nova? Agora só com desenho real e já pronto pra consulta antes mesmo de sair do escritório.”

Como aumentar a precisão do georreferenciamento

Você talvez esteja se perguntando: “Mas dá para chegar à precisão de centímetros em campo?” Depende do objetivo e dos equipamentos.

• Para projetos urbanos, um bom smartphone com GPS e apps apropriados já entrega posicionamentos na casa de 3 a 5 metros
• Para redes especiais, como backbone, ou áreas onde o erro não é tolerado, pode se usar GPS diferenciado, RTK, estações totais, drones, etc.

O segredo é manter referência com pontos de controle bem escolhidos, revisar possíveis discrepâncias e, sempre que possível, criar rotinas para atualização anual dos dados.

O Geosite Telecom, por exemplo, permite novas anotações, atualização e geolocalização de elementos a partir da rotina do técnico, sem depender de ciclos de escritório.

Erros comuns e como evitá-los

Ao longo dos anos, ouvindo técnicos e gestores, alguns errinhos até parecem inevitáveis… Mas com atenção, podem ser reduzidos:

• Poucos pontos de controle: usar menos de 4 aumenta muito o erro
• Referências pouco confiáveis: pontos escondidos, que mudaram com o tempo ou que aparecem de maneira diferente no mapa novo e antigo
• Falha ao conferir em campo: o “olhômetro” às vezes engana, só na rua você resolve
• Não revisar as camadas: pequenas distorções somadas podem virar um erro grande com o tempo
• Não manter rotina de atualização: redes mudam, cidade cresce, pontos são substituídos, o sistema precisa acompanhar

Talvez não seja sempre possível atingir a perfeição. Mas, com processos claros, a evolução é constante.

“Georreferenciamento não é um evento; é um processo recorrente.”

Planejando a expansão: o papel do georreferenciamento estratégico

Quando uma empresa estrutura seu georreferenciamento, ganha uma visão muito mais ampla para expandir ou melhorar a rede. Isso porque pode visualizar demanda reprimida, concentração de chamados, zonas de vulnerabilidade e até tendências de crescimento urbano.

Integrando inventário, análise espacial, estatísticas de uso e indicadores das equipes, as decisões deixam de ser “achismo” e passam a ser baseadas em dados reais.

Se o seu provedor está preparando um projeto de expansão, a documentação de expansão de rede baseada em mapas traz exemplos e modelos já alinhados aos padrões mais exigentes do mercado.

Analisando cobertura e performance com dados espaciais

Não basta saber onde a rede está. O próximo passo é analisar: onde ela pode chegar, onde falha, onde está saturada? Dados geográficos integrados permitem cruzar informações do mapa com histórico de problemas, chamados dos clientes, e até nível de ocupação dos cabos.

• Mapas de calor indicam áreas com muitos atendimentos ou quedas
• Buffer de proximidade mostra quais casas/empresas estão num raio de determinada caixa/CTO
• Análise de sobreposição detecta conflitos com redes de energia ou áreas públicas
• Cruzamento com dados censitários permite prever regiões de crescimento ou estagnação

Tudo isso contribui para uma rotina de tomada de decisão mais racional, com menos desperdício.

Integração com sistemas diversos e ambiente cloud

O processo de georreferenciamento para redes de telecom destaca-se, principalmente, pela facilidade em integrar informações aos demais sistemas da empresa. Com uma base espacial digitalizada, você cruza dados estrategicamente entre:

• CRM: cadastro de clientes.

• ERP: distemas de billing e contratos.

• Logística: controle de estoques e chamados.

• Operação: atendimento técnico em campo.

A plataforma Geosite Telecom centraliza essas informações em nuvem, entregando uma visão global para toda a companhia. Além disso, o sistema permite que colaboradores externos acessem e atualizem dados em tempo real, garantindo um padrão colaborativo de alta eficiência.

Para maximizar a flexibilidade, você pode utilizar APIs abertas para conectar os dados a dashboards personalizados, planilhas de análise e automações desenvolvidas pela sua própria equipe.

Se estiver interessado em soluções integradas de documentação e gestão, existe um conteúdo específico sobre documentação e gestão de rede integrada.

Impacto para o cliente final

Talvez a maior vantagem de posicionar corretamente os elementos da rede esteja em como isso impacta (indiretamente) o consumidor. Vejamos alguns cenários:

• Pedidos de instalação são respondidos rapidamente, sem visitas desnecessárias
• Problemas em postes e caixas são localizados e solucionados com mais agilidade
• Atendimentos remotos, como indicação de próximos pontos de conexão, se tornam padronizados
• Expansão da cobertura prioriza áreas de maior demanda, reduzindo espera e frustração

No fundo, tempo é o que mais pesa para quem contrata ou mantém um serviço de internet. E o georreferenciamento, mesmo invisível para o cliente, é o motor silencioso que acelera cada etapa desse caminho.

“Para o cliente, a diferença entre 5 minutos e 2 horas de espera faz toda a diferença.”

Como manter e evoluir seus dados georreferenciados

Depois de organizar tudo, algumas práticas simples mantêm a base sempre relevante:

• Treinamento periódico: equipes devem aprender a coletar e atualizar posições com o app de campo
• Rotinas programadas de revisão: processos automáticos de verificação cruzada e atualização anual
• Documentação de alterações: toda substituição de poste, rota ou caixa gera histórico e controle
• Backup em nuvem: segurança para evitar perdas e garantir compartilhamento entre setores

Evoluir o cadastro é quase um reflexo automático quando a equipe percebe como a informação confiável facilita o trabalho. E, conforme a tecnologia avança, recursos como drones, apps de coleta em tempo real e atualizações massivas pela nuvem só tornam o processo mais ágil.

“O cadastro nunca termina: ele se transforma junto com a rede.”

Conclusão: o poder do georreferenciamento na transformação das redes de telecom

O georreferenciamento renovou completamente a gestão de redes de telecomunicações. Dessa forma, abandonamos os processos manuais e ineficazes para adotar sistemas inteligentes e visualmente ricos, que conectam cada ponto do inventário à sua posição exata no território. Nesse novo cenário, cada caixa, poste e fibra deixa de ser um simples número e assume seu papel como um elemento estratégico dentro de um ecossistema geográfico.

Ao investir nessa tecnologia, sua empresa conquista tempo, precisão e a flexibilidade necessária para expandir as operações com segurança. Além disso, você garante a capacidade real de entregar o que prometeu ao consumidor final. Portanto, o uso de plataformas como o Geosite Telecom coloca todas essas vantagens ao seu alcance, transformando o mapa da rede em uma ferramenta viva e essencial para o negócio.

E não pense que o ciclo termina aí: a atualização constante, a busca por novas soluções de mapeamento e a integração com dados externos são parte do DNA de quem quer não só sobreviver, mas prosperar nesse setor tão exigente.

Se você ainda não conhece o potencial de contar com um sistema plano para redes, cadastre-se e fale com nossa equipe. Descubra como o Geosite Telecom pode transformar o desafio espacial na maior força competitiva para sua operação.

Perguntas frequentes sobre georreferenciamento em telecomunicações

O que é georreferenciamento em telecomunicações?

Georreferenciamento em telecomunicações é o processo de associar cada elemento da rede, postes, caixas, cabos, clientes, a coordenadas geográficas precisas. Isso permite visualizar a localização exata desses itens em mapas digitais, facilitando o planejamento, gestão e manutenção das redes. Assim, garante-se que toda a infraestrutura esteja documentada de acordo com a realidade do território, permitindo análises espaciais e integrando informações em tempo real com outros sistemas da empresa.

Como fazer o georreferenciamento de redes?

O processo começa com a coleta dos dados atuais da rede, seja por mapas antigos ou levantamento em campo. Esses dados são digitalizados e inseridos em um software de geoprocessamento, como o QGIS. Definem-se pontos de controle visíveis no mapa e na realidade, posicionando o plano no sistema de referência adequado (como o SIRGAS 2000). Converte-se depois os elementos em camadas (linhas, pontos, áreas), que podem ser integradas a plataformas de gestão de rede. Atualizações e verificações constantes, junto ao uso de aplicativos mobile pelos técnicos, mantêm a base confiável e atualizada.

Quais as vantagens do georreferenciamento para telecom?

As vantagens são várias. A principal delas é transformar informações soltas e desconexas em um inventário digital centralizado, possibilitando consultas rápidas, planejamento de expansão mais assertivo, redução de erros em campo, menos deslocamentos desnecessários e integração simples com sistemas administrativos, comerciais e operacionais. Isso resulta em atendimento mais ágil ao cliente, melhor uso dos recursos disponíveis e ampliação da capacidade de análise e decisão pela equipe. O processo reduz custos e retrabalho, como destacado por estudos sobre o uso de GIS no setor de telecomunicações (confira mais informações aqui).

Quanto custa o georreferenciamento de redes?

O custo depende do tamanho da rede, do estado dos dados já existentes e da tecnologia escolhida para o levantamento (uso apenas de software, contratação de equipe para campo, ferramentas premium, etc.). Em redes pequenas, o investimento pode ser reduzido utilizando ferramentas gratuitas aproveitando o conhecimento interno da equipe. Já em projetos maiores, com precisão centimétrica e integração a múltiplos sistemas, custos aumentam, mas costumam ser compensados rapidamente pela redução de retrabalho e pela tomada de decisão mais rápida. Vale ressaltar que soluções como o Geosite Telecom oferecem módulos que se adaptam a diferentes portes e necessidades, permitindo evoluir conforme o negócio cresce.

Georreferenciamento é obrigatório para redes de telecom?

Embora o governo federal ainda não tenha sancionado uma lei específica que obrigue o georreferenciamento para todos os provedores, muitas prefeituras já exigem dados espaciais padronizados para aprovar projetos de infraestrutura. Além disso, grandes operadoras e órgãos fiscalizadores já adotam o padrão georreferenciado para validar inventários, aceitar mapas e gerenciar o compartilhamento de postes.

Nesse sentido, o setor sinaliza que a documentação geolocalizada se tornará, em breve, um requisito universal. Portanto, as empresas que saírem na frente agora garantirão mais agilidade para atender clientes e cumprir as exigências de órgãos públicos, evitando barreiras burocráticas no futuro.
